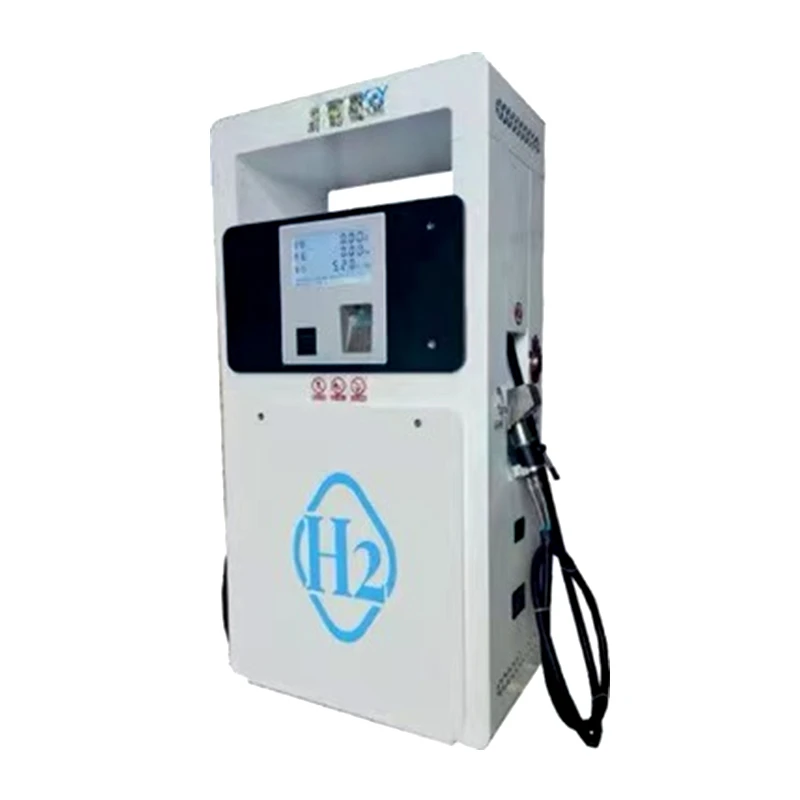

Visió general del producte
El dispensador d'hidrogen és un terminal de combustible d'alta-pressió dissenyat per a estacions de reabastament d'hidrogen comercials i minoristes (HRS). Dissenyat per oferir una distribució de gas d'hidrogen precisa, segura i estandarditzada per a vehicles elèctrics de pila de combustible (FCEV), fa un pont entre l'emmagatzematge de l'estació i els dipòsits de vehicles.
Cada unitat està dissenyada estrictament d'acord amb els principis globals de seguretat de l'hidrogen, inclosa la ISO 19880-1, que garanteix una regulació de pressió superior, una prevenció activa de fuites i una mesura estable del cabal massiu durant el funcionament continu i d'alt rendiment de l'estació.
Dades del paràmetre
|
Paràmetre |
Dispensador de 35MPa H2 |
Dispensador de 70MPa H2 |
|
Mitjà de treball |
H2 |
|
|
Caudal màxim |
Menys o igual a 7,2 kg/min (opció personalitzada per a càrrega pesada-) |
|
|
Error màxim permès |
±1.5% |
|
|
Error de repetibilitat màxima |
±1.0% |
|
|
Pressió nominal de treball |
35 MPa |
70MPa |
|
Pressió màxima de treball |
43,75 MPa |
87,5 MPa |
|
Pressió de disseny |
48,3 MPa |
96,25 MPa |
|
Tensió d'entrada |
±10% |
|
|
Interval de temperatura ambient |
-40 graus a +55 graus |
|
|
Interval d'humitat ambiental |
20%-95% |
|
|
Pressió atmosfèrica ambiental |
80 - 110 kPa |
|
|
Grau a prova d'explosió- |
Ex de ib mb IIC T4 Gb |
|
|
Unitats de mesura |
Massa (kg), cost total, preu unitari (configurable en moneda) |
|
|
Gamma de dispensació única |
0 - 9999.99 kg |
|
|
Interval del totalitzador acumulat |
0 - 9.999.999,99 kg |
|
|
Interval quantitatiu preestablert |
0 - 9999.99 kg/Import de moneda configurable |
|
|
Interval de configuració del preu unitari |
0.01 - 999.99 (moneda/kg) |
|
Avantatges tècnics clau
Disponible en configuracions de pressió dual-(35/70 MPa) per donar servei tant a camions pesats-commercials com a vehicles de passatgers en una única plataforma.
Utilitza mesuradors de cabal massic de Coriolis per mantenir la precisió de la mesura dins dels estàndards OIML R139 per a la facturació comercial.
Integra una lògica de seguretat automatitzada que activa alarmes al 20% LEL i apagada d'emergència a una concentració d'hidrogen del 40% LEL.
Utilitza components bàsics reconeguts a nivell mundial i amb la certificació TUV/UL-(vàlvules, broquets i ruptures) per facilitar i accelerar les aprovacions reguladores de l'-estació local.
Admet protocols Modbus TCP/IP i bus CAN per a una integració perfecta als PLC d'estació i xarxes de pagament existents.
Disposa d'interfícies de control dedicades dissenyades per a la integració perfecta del sistema de refrigeració (Chiller), que admet el lliurament segur d'hidrogen prerefredat T40 (-40 graus).
Configuracions i opcions disponibles
Tipus de tancament
Acer inoxidable 304/316 o acer galvanitzat amb recobriment industrial anticorrosió exterior.
01
Configuracions de mànegues
Dispensació simultània d'una-mànega o doble-.
02
Interfície d'usuari
Pantalla tàctil industrial d'alta-brillantor i anti-reflejos per a una excel·lent visibilitat a la llum del dia.
03
Sistemes de pagament
Ranura de preparació opcional per a TPV localitzats, lectors de targetes de crèdit o sistemes de flota RFID.
04
Marca
Disponibles colors OEM personalitzats i col·locació del logotip de-serigrafia corporativa.
05
Escenaris d'aplicació provats
Els dispensadors d'hidrogen d'Haike Energy són solucions d'infraestructura-comprovades en el camp que s'han implementat en diverses aplicacions globals:
Centres logístics comercials
Dispensadors de-ompliment ràpid de 35 MPa dissenyats per a camions de pila de combustible de-pesos i flotes d'autobusos de trànsit.
Estacions comercials urbanes
Estacions públiques-enfrontades a doble-pressió (35/70 MPa) que donen servei a turismes i vehicles comercials lleugers (LCV).
Microxarxes industrials
Sistemes de dispensació integrats personalitzats vinculats directament a les-plantes d'electròlisi d'hidrogen verd del lloc.
Control de qualitat i proves d'acceptació de fàbrica
La nostra instal·lació de fabricació funciona estrictament sota els sistemes de gestió de qualitat ISO 9001:2015. Cada dispensador se sotmet a una rigorosa validació abans de l'enviament:
Proves hidrostàtiques i pneumàtiques:Pressió provada a 1,25x a 1,5x pressió de treball màxima.
Proves de fuites d'heli 100%:Les proves de l'espectròmetre de masses d'heli d'alta-sensibilitat garanteixen un rendiment de-fuites zero a totes les micro-juntes abans del segellat del recinte.
Paquet de documentació:S'entrega amb informes de proves de materials complets (MTR a EN 10204 3.1), registres de soldadura (TIG orbital) i certificats de calibratge.
Comandes i logística global
Temps d'execució
Les configuracions estàndard s'envien en un termini de 8 a 12 setmanes. Marca personalitzada d'OEM/estació disponible.
Garantia
12-mesos de garantia completa en tots els components que no es desgasten. Garantia ampliada i acords de nivell de servei (SLA) disponibles a petició.
Suport
Suport d'enginyeria remota les 24 hores del dia per a la posada en marxa i la integració de l'estació.
Preguntes freqüents
P: Quines certificacions tens per al compliment de les xarxes regionals i a prova d'explosió-?
R: Tots els components interns crítics porten certificacions individuals ATEX, IECEx o UL. Per al compliment complet del-gabinet, Haike Energy ofereix una documentació completa, paquets de certificació i suport d'enginyeria per ajudar el vostre organisme local notificat (p. ex., TÜV, SGS, Intertek) a dur a terme la-certificació CE o de camp al lloc.
P: Com gestiona el dispensador les encaixades de mans de protocol amb diferents marques de vehicles?
R: Compta amb un receptor d'infrarojos (IR) universal compatible amb SAE J2601 i SAE J2601-2. Se sincronitza automàticament amb les dades del dipòsit del vehicle (independentment del OEM del vehicle) per optimitzar les taxes de rampa de pressió (APR) de manera segura.
P: El dispensador pot connectar-se amb sistemes de gestió de flotes o TPV de tercers-?
A: Sí. El controlador integrat-admet el protocol estàndard IFSF, Modbus TCP/IP i el bus CAN, la qual cosa permet la integració directa a xarxes de pagament minoristes globals, sistemes de flota RFID i PLC principal d'estació.
P: Quins són els vostres intervals de manteniment i quines són les principals peces de desgast?
R: Es recomanen revisions importants cada 20.000 cicles. Els elements de desgast principals són les anelles O-de broquets, els segells trencables i els elements de filtre. Amb la unitat es pot enviar un kit de recanvis recomanat durant 2 anys.
