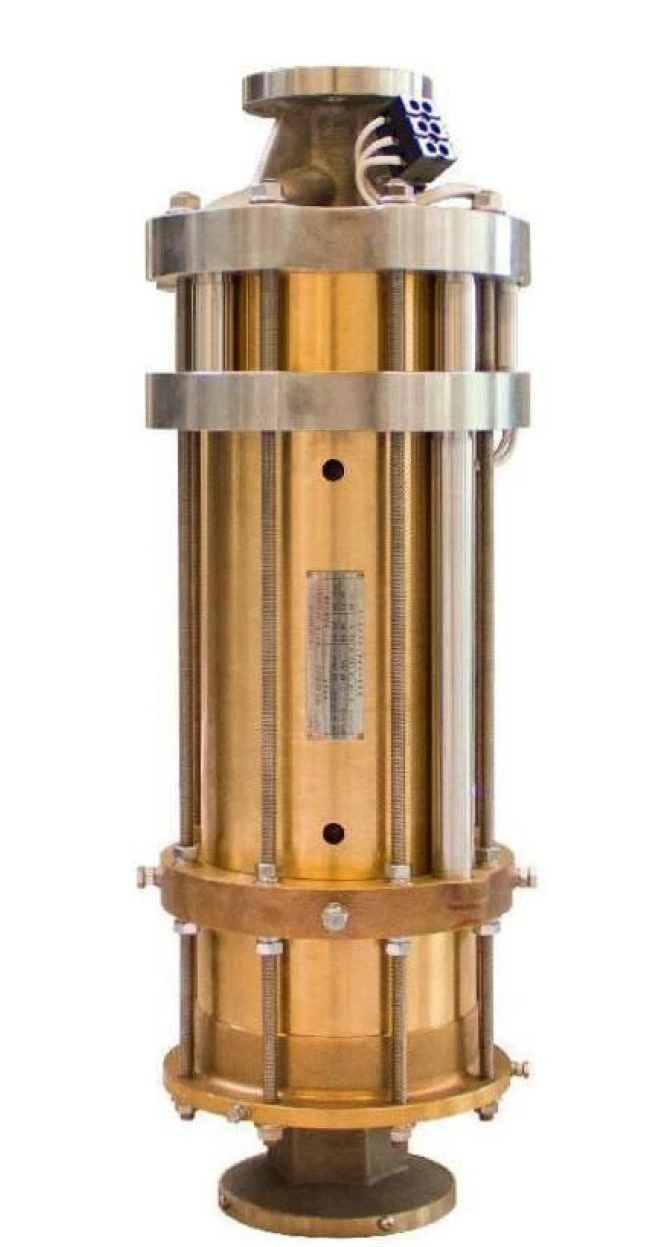

La bomba centrífuga submergida criogènica - tipus immers és una bomba centrífuga vertical totalment immersa dissenyada per a la transferència i pressurització de GNL. La bomba i el motor funcionen submergits en líquid criogènic per a un refredament continu, un funcionament estable i una manipulació eficient de líquids a baixa-temperatura en els sistemes de combustible i emmagatzematge de GNL.

Especificacions tècniques

Model	LYQD 50-150×3	LYQD 50-150×4
Tipus d'estructura	Bomba centrífuga submergida; 3 etapes de bomba	Bomba centrífuga submergida; 4 etapes de bomba
Tipus d'instal·lació	Instal·lació vertical, totalment immersa en el dipòsit de la bomba	Instal·lació vertical, totalment immersa en el dipòsit de la bomba
Mitjana	GNL (gas natural liquat)	GNL (gas natural liquat)
Temperatura de funcionament	-162 graus	-162 graus
Temperatura de disseny	-196 graus	-196 graus
Flux de disseny	250 l/min	250 l/min
Interval de cabal	80-400 L/min	80-420 L/min
Cap de disseny	300 m	460 m
Cap Màxim	335 m	506 m
Interval de velocitat	1560-5640 r/min	1500-6000 r/min
Capçal d'aspiració positiu net requerit, NPSHr	0.9-2.7 m	0.7-3 m
Pressió d'entrada	0,2-0,8 Mpa	0,2-0,8 Mpa
Pressió de sortida	1,4-2,0 Mpa	1,8-2,4 Mpa
Potència nominal del motor	15 kW	22 kW
Tensió nominal del motor	380 V	380 V
Corrent nominal del motor	30 A	50 A
Freqüència nominal del motor	99 Hz	99 Hz
Velocitat nominal del motor	5640 r/min	5640 r/min
Requisit de control	Equipat amb 1 convertidor de freqüència	Equipat amb 1 convertidor de freqüència

Configuració del sistema

01/

Bomba Secció Hidràulica– Els impulsors centrífugs de diverses-etapes generen el cabal i la pressió de descàrrega requerits.

02/

Motor submergit de freqüència variable– Acciona la bomba mentre funciona completament immersa en líquid criogènic per a un refredament continu.

03/

Columna de bomba vertical– Suporta el conjunt de la bomba i garanteix una instal·lació vertical estable.

04/

Conjunt de rotor d'auto{0}equilibri– Equilibra automàticament les forces radials i axials per reduir el desgast dels coixinets.

05/

Convertidor de freqüència (VFD)- Controla la velocitat del motor per ajustar el cabal i la pressió.

06/

Muntatge de sortida de descàrrega– Subministra GNL de manera segura a les canonades o equips de distribució aigües avall.

07/

Cables d'alimentació i instruments– Proporcionar energia elèctrica i transmetre senyals de funcionament.

08/

Brida de muntatge i estructura de suport– Fixeu la bomba dins del dipòsit criogènic o del recipient d'emmagatzematge.

Avantatges tècnics

La bomba i el motor totalment immersos proporcionen un refredament criogènic continu, millorant la fiabilitat de funcionament i la vida útil del motor.
El disseny d'instal·lació vertical millora l'estabilitat de funcionament alhora que redueix la vibració durant el funcionament continu.
L'estructura hidràulica d'{0}autoequilibri minimitza les càrregues radials i axials i allarga la vida útil del coixinet.

La compatibilitat amb la unitat de freqüència variable permet un ajust flexible del flux i la pressió alhora que redueix el consum d'energia.
El disseny centrífug de diverses-etapes ofereix una alta pressió de descàrrega sense necessitat d'equips de reforç addicionals.
El baix rendiment de NPSHr ajuda a reduir el risc de cavitació i millora l'estabilitat de la succió en condicions criogèniques.

Aplicacions típiques

Estacions de subministrament de GNL

Subministra pressió de transferència de GNL estable per als sistemes d'alimentació de vehicles.

Instal·lacions d'emmagatzematge de GNL

Transfereix GNL entre tancs d'emmagatzematge i equips de procés.

LNG Peak-Plantes d'afaitar

Admet la circulació de líquids criogènics durant l'emmagatzematge i la distribució.

Terminals-de GNL a petita escala

S'encarrega de les operacions de descàrrega, transferència i càrrega de GNL.

Sistemes de processos criogènics

Proporciona una transferència de líquid fiable per a aplicacions criogèniques industrials.

Estacions de satèl·lit de GNL

Bomba GNL des dels vaixells d'emmagatzematge fins a les canonades de procés aigües avall.

Opcions d'enginyeria i personalització

Element de personalització	Opcions disponibles
Capacitat de la bomba	Personalitzat segons els requisits de flux del projecte
Capçal de bomba	Configuració de diverses-etapes per a diferents pressions de descàrrega
Potència del motor	Seleccionat segons les condicions de funcionament
Tensió	380V, 400V, 415V, 440V, 460V, 480V o personalitzat
Freqüència	50 Hz / 60 Hz
Unitat de freqüència variable	VFD integrat o marca especificada pel client-
Etapes de la bomba	Nombre d'etapes personalitzats
Materials mullats	Acer inoxidable o altres materials de grau-criogènic
Disseny de segell	Segons els requisits del projecte
Protecció contra explosions	Configuracions compatibles amb ATEX / IECEx disponibles
Instrumentació	Opcions de control de pressió, temperatura, vibració i nivell
Sistema de control	Armari de control local, control PLC o monitorització remota
Protocol de comunicació	Modbus, Profibus, Profinet, Ethernet/IP, etc.
Longitud del cable	Personalitzat segons la profunditat d'instal·lació
Brida estàndard	ANSI, ASME, DIN, EN, JIS o GB
Tractament superficial	Recobriment personalitzat per a peces externes no-criogèniques
Llenguatge de documentació	Anglès o idioma especificat-del client

Control de qualitat

Verificació de la composició química de la matèria primera

Inspecció de traçabilitat del material

Inspecció dimensional de mecanitzat de precisió

Prova d'equilibri dinàmic de l'impulsor

Inspecció de la concentricitat del rotor

Prova de resistència d'aïllament del motor

Prova de tensió de resistència elèctrica (Hi-Pot).

Prova de pressió hidrostàtica

Prova de rendiment hidràulic de la bomba (flux, capçal i eficiència)

Prova de funcionament de freqüència variable

Verificació funcional de-baixa temperatura

Inspecció final de fàbrica i revisió de la documentació

Compliment i estàndards de la indústria

ATEX 2014/34/UE

Certificació d'equips utilitzats en atmosferes potencialment explosives.

IECEx

Certificació internacional d'equips elèctrics-protegits contra explosions.

CCS (Societat de classificació de la Xina)

Certificació per a aplicacions d'equips marins i offshore.

ISO 9001:2015

Sistema de gestió de la qualitat per a processos de fabricació controlats.

Preguntes freqüents

P: Quina informació es requereix per a la selecció del model?

R: Les dades típiques inclouen la temperatura del GNL, el cabal necessari, la pressió de descàrrega, la profunditat d'instal·lació, la pressió d'entrada, la font d'alimentació i la ubicació del projecte.

P: Oferiu suport tècnic per a la integració del sistema?

A: Sí. Oferim selecció de bombes, documentació tècnica, orientació d'instal·lació, suport per a la posada en marxa i recomanacions d'operació.

P: Com s'empaqueta la bomba per a l'exportació?

R: La bomba està protegida amb materials anti-humitat i empaquetada en caixes de fusta lliures de fumigació-aptes per al transport internacional marítim o aeri.

P: Quines condicions de pagament accepteu?

R: Els nostres termes estàndard són el dipòsit del 30% T/T i el saldo del 70% abans de l'enviament. Es poden parlar d'altres mètodes de pagament per-la cooperació a llarg termini.

P: Quins documents d'exportació podeu proporcionar?

R: Podem proporcionar la factura comercial, la llista d'embalatge, el coneixement d'embarcament, el certificat d'origen, l'informe d'inspecció de qualitat, els certificats ATEX/IECEx/CCS (si escau) i altres documents necessaris per al despatx de duana.
